Minolta


L’épopée Minolta commence en 1928 quand KUAZO TASHIMA crée à OSAKA la NICHIDOKU
SHASHINKI SHOTEN. Avec l’aide deux ingénieurs allemands, elle produit en 1930 le NIFCARETE muni d’obturateurs et optiques importés d’Allemagne. Suivent les NIFCAKLAPP, NIFCASPORT et NIFCA-DOX.
En 1931 la société devient la MOLTA GOSHI-GAISHA (Mechanismus Optik und Linsen von Tashima) mais NEUMANN et HEILEMANN s’en vont pour fonder leur propre entreprise. Le nom MINOLTA est déposé en1933 et donnera en premier son nom à une copie de MAKINA PLAUBEL.
En 1937, une nouvelle usine est créée près d’OSAKA qui assemblera des optiques à partir de verres importés et construira ses obturateurs CROWN.
Fin 1937, nouveau changement de nom : CHIYODA KOGAKU SEIKO K. K. et sortie du 1er télémétrique japonais l’AUTO SEMI MINOLTA, du MINOLTA PRESS et du bi-objectif 6×6 MINOLTA FLEX.
La production d’objectif ROKKOR commence en 1940 mais uniquement pour l’armée.
Après la guerre, la production civile reprend avec le SEMI MINOLTA III en 1946 et le MINOLTA 35 en 1947. Le 1er appareil 16mm est produit en 1950 sous la dénomination KONAN 16.
En 1958 apparaît le 1er reflex 24×36, le MINOLTA SR-2, précurseur d’une longue série. C’est à cette époque que la production se diversifie : planétarium, photocopieurs etc…
Ce n’est qu’en 1962 que la société prend enfin le nom de MINOLTA CAMERA K.K. Sortent alors successivement le SR-7 et le SRT-101.
EN 1972, MINOLTA signe des accords de coopération avec LEITZ. Le LEICA CL, produit au japon par MINOLTA sort en 1974 et en 1974, le LEICA R3 dérive directement du MINOLTA XE, le R4 du XD.
Le fondateur KAZUO TASHIMA décède en 1985, son fils HIDEO lui succède. 1985 est aussi l’année du MINOLTA 7000, premier reflex avec AF dans le boîter. MINOLTA va dominer le marché pendant plusieurs années avant de décliner à partir de 1990.
Bien que MINOLTA se lance dans le numérique plus tôt que pas mal de ses concurrents, le succès ne vient que trop tardivement et en 2003 c’est la fusion KONICA-MINOLTA qui durera jusqu’en 2006 avant le rachat par SONY de la technologie photo, optiques et boîtiers.

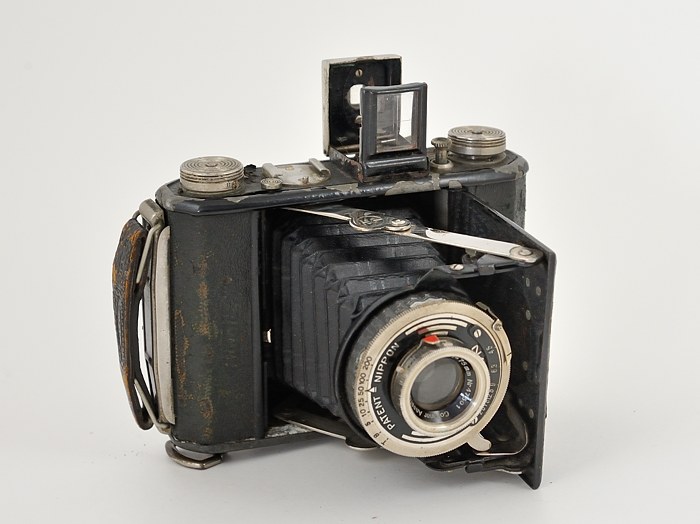

SEMI – MINOLTA II

Dérivé du SEMI-MINOLTA de 1934, il dispose maintenant d’un déclencheur sur le boîtier.[/su_note]

Production1937 –        Chiyoda Kogaku Seiko, K.K.
Type de film120
Format image4,5×6
BoîtierFolding en métal gainé
ObjectifCORONAR ANASTIGMAT NIPPON 4,5 / 75mm à 3 lentilles
Mise au point par rotation de la frontale à partir de 1m
ViseurOptique, pliant
ObturateurObturateur central CROWN de 1/5e au 1/200e + B et T avec auto-réarmement
Déclencheur sur le boîtier, près du viseur avec prise pour déclencheur souple
Posemètre
Flash
Poids, dimensions96x126x100mm  –  500 grs
DiversGriffe porte-accessoires à côté du viseur
Numéro de sérieObjectif: 47501
Variantes : CORONAR ANASTIGMAT f:3,5 / obturateur PRONTOR.
Existe aussi sans poignée latérale.

MINOLTA A2

Redesign du MINOLTA-A de 1955, le modèle présenté date de 1958.
Production1955 – 1958               Chiyoda Kogaku Seiko, K.K.
Type de film135
Format image24×36
BoîtierMétal gainé, finition satin
ObjectifCHIYOKO ROKKOR 2,8/45mm (5 lentilles en 3 groupes)
Mise au point hélicoïdale à partir de 0,8m
ViseurOptique avec télémètre couplé.
ObturateurOPTIPER MXV de 1 seconde au 1/400e + B situé entre les lentilles.
La commande de l’obturateur se fait par une molette sur le capot !
Armement par avance du film
Déclencheur sur le capot, avec prise pour déclencheur souple
Synchro flash X et M
Retardateur mécanique
Posemètre
FlashPrise co-axiale sur la platine avant. Griffe standard sur le capot
Poids, dimensions132x86x65mm  –  620 grs
DiversDos sur charnière
Compteur de vues sur la semelle
Numéro de sérieBoîtier : 307225  –  Objectif : 1313148
Variantes : Parfois équipé d’un ROKKOR 3,5
   – 1955-56 : Obturateur CITIZEN
   – 1957 : Obturateur CITIZEN MV ou MVL

HISTORIQUE DES MODELES MINOLTA A

ModèleANNÉEOBJECTIFOBTURATEURCELLULE
A1955Rokkor 4,5/50Konan 1/2-1/200 + B
A21955Rokkor 3,5/50Citizen MXV 1-1/400 ou Optiper 1-1/400
A21956Rokkor 2,8/50Optiper MVL 1-1/500
A mod C1956Rokkor 3,5/45Citizen ou Optiper MXS 1-1/400
Optiper MVL 1-1/500
A2L1957Rokkor 2,8/45Citizen MVL 1-1/400 + B
A mod CL1957Rokkor 3,5/45Citizen ou Optiper MX 1-1/400
Optiper MVX 1-1/300, Citizen MV 1-1/400
Super A1957Rokkor 3,5/35
Rokkor 1,8-2,0-2,8/50
Seikosha Rapid 1-1/400 + BSélénium
A2LT1958Rokkor 3,5/45Citizen MVL 1-1/400 + B
A31959Rokkor TD 2,8/45
Rokkor TE 2,8/45
Citizen MVL ou Optiper 1-1/500 + B
A51960Rokkor 2,8/45
Rokkor TD 2,0-2,8/45
Citizen MVL 1-1/500 + B
Citizen MLT 1/1.000 + B
AL1961Rokkor PF 2,0/45Optiper MLT 1-1/1.000 + BSélénium
AL-21963Rokkor 1,8/45Citizen MVL 1-1/500 + BSélénium
A5 New1965Rokkor 2,8/40Seiko SLV 1-1/500 + B
ALS1965Rokkor PF 1,8/40Seiko SLV 1/8-1/500Cds
ALF1967Rokkor 2,7/38Seiko 1/30-1/500Cds
ALE1968Rokkor QF 1,8/40Citizen VE 1/8-1/500Cds

MINOLTA 16 Model II

Identique au MINOLTA 16 MODEL I de 1957 mais avec un objectif ouvert à 2,8 au lieu de 3,5 et davantage de vitesses par rapport aux trois d’origine (25-50-200).
Production1960 – 1966           Minolta Camera Ltd
Type de film16mm en cassettes Minolta 16
Format image10×14
BoîtierBoîtier métal
ObjectifROKKOR 2,8/22mm fix-focus. Un complément optique permettait de garder la mise au point à l’infini à pleine ouverture et deux autres étaient adaptés à la prise de vue à courte distance
ViseurOptique, sans cadre
ObturateurVitesses du 1/30e au 1/500e + B
Armement-avancement « push-pull »
Sélection par molette latérale (comme pour les diaphragmes)
Posemètre
FlashPrise co-axiale
Poids, dimensions79x24x42mm  –  150 grs
DiversCompteur de vues à mise à zéro automatique
Le modèle présenté est équipé d’un filtre UV
Numéro de série746718
Le MINOLTA 16 Model II a été livré en 6 couleurs : par ordre de rareté : bleu, vert, rouge, doré, noir et chrome.
Le modèle Russe KIEV VEGA en est une copie conforme.

MINOLTA 16 MODEL P

Production1960 – 1965 – Minolta Camera Ltd
Type de film16mm en cassettes Minolta 16
Format image10×14
BoîtierMétal
ObjectifROKKOR 3,5/25 mm à trois lentilles. Fix-focus
ViseurOptique, sans cadre
ObturateurUne seule vitesse : 1/100e
Avancement-armement par une molette au dos
PosemètreUn système graphique permet de régler l’exposition par des symboles météo (tableau à l’arrière) en fonction de la sensibilité du film (de 12 à 200 ASA)
FlashPrise coaxiale latérale. Un levier sur la face avant permet de sélectionner le mode flash (position rouge)
Poids, dimensions103x27x42 mm  –  120 grs
DiversCompteur de vues
Dos sur charnière, basculant vers le bas
Ecrou de pied
Numéro de série663410

MINOLTA A5

Production1960 – Minolta
Type de film135
Format image24×36
BoîtierMétal chrome satiné gainé noir
ObjectifMINOLTA ROKKOR 2,8/45mm à 4 lentilles.
Mise au point hélicoïdale à partir de 0,9m
ViseurViseur télémétrique avec cadre lumineux et indication de parallaxe
ObturateurObturateur central OPTIPER CITIZEN MVL de 1 seconde au 1/500e + B.
Déclencheur sur le capot, avec prise pour déclencheur souple
Retardateur mécanique
Synchro flash X et M
Armement-avancement par levier rapide
PosemètreCellule au sélénium. Réglage selon le se système E.V.
FlashPrise pour câble sous la monture d’objectif. Griffe standard sur le capot
Poids, dimensions137x80x66mm   –  720 grs
DiversCompteur à remise à zéro manuelle sur le capot
Ecrou de pied
Disque mémo sur le dos à charnière
Gravure MINOLTA A5 sur le capot, Logo M chromé sur la face avant près de la fenêtre du télémètre, Petit logo MINOLTA sur la face avant près de l’objectif
Ecrou de pied
Numéro de série463524
Le modèle présenté était destiné au marché US. Au japon, un modèle équipé d’un obturateur CITIZEN MLT montant au 1/1.000e et parfois doté d’une optique 6 lentilles ouvrant à 2.0 a été mis en vente sous la même appellation.
En 1966 apparaît une dernière version complètement redessinée.

MINOLTA AL

Sur la même base que le MINOLTA A5, le MINOLTA AL bénéficie d’une cellule photoélectrique au sélénium.
Production1961 – 1965 – Minolta
Type de film135
Format image24×36
BoîtierMétal chrome satiné gainé noir
ObjectifMINOLTA ROKKOR-PF 2.0/45mm (6 lentilles).
Mise au point hélicoïdale à partir de 0,9m
ViseurTélémétrique avec cadre lumineux.
ObturateurObturateur central OPTIPER CITIZEN MLT de 1 seconde au 1/1.000e + B
Synchro flash X et M
Retardateur
PosemètreCellule au sélénium couplée aux vitesses et diaphragmes, réglable de 10 à 800 ASA. Il suffit d’aligner une aiguille sur un repère dans une petite fenêtre sur le haut du capot.
Il est possible d’effectuer le réglage par valeur IL.
FlashPrise co-axiale sur le bas de l’objectif. Sabot standard sur le capot
Poids, dimensions137x81x66mm  –  770 grs
DiversDos sur charnière, Ecrou de pied.
La manivelle de rembobinage a un design particulier : demi-disque tronqué.
Disque mémo sur le dos.
Numéro de sérieBoîtier : 232475  –  objectif : 5373581

MINOLTA UNIOMAT II

La série UNIOMAT créée en 1960 comportera 3 modèles bénéficiant tous de l’un automatisme programmé. Ils portent tous la gravure UNIOMAT sur le dessus du capot.
Production1961 – Minolta
Type de film135
Format image24×36
BoîtierMétal chromé satin, gainage gris
ObjectifMINOLTA ROKKOR 2,8/45mm 4 lentilles.
Mise au point télémétrique par rotation de la frontale à partir de 0,9m
Retardateur
ViseurTélémètre couplé. Avec cadre lumineux et repère de parallaxe
ObturateurObturateur central OPTIPER UNI CITIZEN. Programme auto de 1/8e à 2,8 jusqu’au 1/1.000e à 16
PosemètreCellule au sélénium couplée à l’obturateur programmé. Réglage par aiguille suiveuse dans une fenêtre sur le haut du capot. Sensibilité de 10 à 1600 ASA et de 9 à 33 DIN
FlashSynchro X et M par câble. Griffe standard sur le capot
Il suffit d’aligner la distance voulue gravée sur la bague réglant l’exposition en face de repères E,D,C,B,A gravés en regard sur la face avant du boîtier. Un tableau « FLASH GUIDE TABLE » au dos donne les indications des différents symboles
Poids, dimensions137x80x73mm  –  710 grs
DiversLe levier d’armement rapide est intégré dans le capot.
Dos sur charnière avec large évidement de la semelle pour faciliter l’introduction de la cartouche de film
Compteur de vues à remise à zéro automatique. Ecrou de pied
Numéro de sérieBoîtier : 181783
Fourni aussi en gainage noir.
La fenêtre de la cellule de l’UNIOMAT II est un peu plus petite que celle de l’UNIOMAT I et légèrement inclinée vers le bas. Sur l’UNIOMAT III (1964), la cellule est annulaire.

HISTORIQUE DES MINOLTA UNIOMAT

MODELEANNEEOBJECTIFOBTURATEURCELLULE
UNIOMAT1960Rokkor TD 2,8/45Optiper Uni 1/8-1/1.000 = BSélénium
UNIOMAT II1962Rokkor 2,8/45Optiper Uni 1/8-1/1.000 + BSélénium
Uniomat III1963Rokkor 2,8/45Citizen Uni 1/8-1/800Sélénium

MINOLTA SR-7

La première série de boîtiers reflex MINOLTA débute en 1958 avec le MINOLTA SR-2 (?!). Il est suivi en 1959 par le MINOLTA SR-1, limité au 1/500e, qui connut 5 variantes dont à partir de la 3ème un support pour fixer une cellule au sélenium se couplant au bouton de commande des vitesses. Vient ensuite le MINOLTA SR-3 en 1960 récupérant le 1/1.000e tout comme le MINOLTA SR-1S qui le suit en 1964. Entre les deux, en 1964, arrive le MINOLTA SR-7, premier reflex à être équipé d’une cellule CdS.
1966 verra la naissance de la prolifique série des MINOLTA SRT.
Production1962 – 1967          Minolta Camera Co. Ltd
Type de film135
Format image24×36
BoîtierReflex en métal satiné, gainage noir
ObjectifInterchangeable en baionnette MINOLTA AUTO-PF 1,4:58mm
Mise au point à partir de 0,6m. Diaphragme à présélection automatique. Un levier permet de fermer le diaphragme à la valeur sélectionnée
ViseurReflex via pentaprisme sur lentille de Fresnel avec au centre un cercle de microprismes entouré d’un anneau dépoli. Miroir à retour instantané
ObturateurObturateur à rideaux textile à défilement horizontal. Vitesses de 1 seconde au 1/1.000e + B
Retardateur
PosemètreCellule CdS externe à l’extrémité de la face avant du capot, réglable de 6 à 3200 ASA, couplée aux vitesses et diaphragmes. Une aiguille indique dans une fenêtre sur le capot le diaphragme à utiliser, un poussoir permet d’actionner une seconde échelle pour les basses lumières
Nécessite une pile PX625 1,35v logée dans la semelle
Interrupteur On-Off sur la semelle
FlashDeux prises X et FP. Synchro X au 1/45e. Une griffe flash se montant sur le prisme est proposée en accessoire
Poids, dimensions146x95x91  –  990 grs (avec le 1,4 standard)
DiversBouton de déclenchement concentrique du levier d’avancement-armement
Un bouton sur le côté de la chambre de visée permet de bloquer le miroir en position relevée
Compteur de vues sur le capot, à remise à zéro automatique
Ouverture du dos à charnière en soulevant la manivelle de rembobinage
Disque mémo sur le dos
Numéro de sérieBoîtier : 2236894  –  Objectif : 1268018
Le modèle présenté appartient à la première série. Un nouveau design, plus angulaire, interviendra en 1964.
Les machines-outils de fabrication du MINOLTA SR-7 seront utilisées plus tard en Chine pour la fabrication du SEAGULL.

MINOLTA MC TELE-ROKKOR-PF 2,8/135

Production
ObjectifMINOLTA MC TELE-ROKKOR-PF 2,8/135
Mise au point à partir de 1,5m
Poids, dimensions
Divers
Numéro de série1195727

MINOLTA MC W.ROKKOR-SG 3,5/28

Production
ObjectifMINOLTA MC W.ROKKOR-SG 3,5/28
Mise au point à partir de 0,6m
Poids, dimensions
Divers
Numéro de série1107555

MINOLTA MC W.ROKKOR 2,8/35

Production
ObjectifMINOLTA MC W.ROKKOR 2,8/35
Mise au point à partir de 0,3m
Poids, dimensions
Divers
Numéro de série1036723

MINOLTA HI-MATIC 7

La prolifique série HI-MATIC (16 modèles jusqu’en 1981) débute en 1962. Ils bénéficient tous de l’exposition automatique et en grosse majorité d’un télémètre couplé.
L’HI-MATIC 7 est le deuxième modèle de la série. La cellule au sélénium est remplacée par une CdS, le déclencheur passe de la face avant au-dessus du capot, l’objectif devient encore un peu plus lumineux, 1,8 au lieu de 2,0.
Production1963 – Minolta
Type de film135
Format image24×36
BoîtierMétal satiné avec certains éléments chromés, gainage noir
ObjectifMINOLTA ROKKOR PF 1,8/45mm 6 lentilles. Mise au point à partir de 0,9m
ViseurViseur optique à cadre lumineux tenant compte de la parallaxe. Une échelle EV de 5,7 à 17 avec aiguille couplée à la cellule est visible sur la droite
ObturateurObturateur central SEIKOSHA-LA fonctionnant en manuel du 1/4 de seconde au 1/500e + B. Position A pour l’automatisme programmé fonctionnant du 1/15e au 1/250e
Retardateur
PosemètreCellule CdS située juste au-dessus de l’objectif. Réglage de 25 à 800 ASA (15 à 30 DIN). Nécessite 1 pile PX625 1,35v
Automatisme par programme du 1/15e à 1,8 au 1/250e à 22.
Possibilité de réglage par EV par indice de lumination
FlashSynchro flash par câble. Prise sur le côté de l’objectif, sabot standard sur le capot
Poids, dimensions140x82x73mm  –  770 grs
DiversFine gravure HI-MATIC 7 sur le capot et MINOLTA sur la face avant du capot à côté du viseur.
Levier d’armement rapide, écrou de pied, compteur à remise à zéro automatique
Numéro de sérieBoîtier : 121835
Ce modèle HI-MATIC 7 connaîtra différentes améliorations sur base du même boîtier : L’HI-MATIC 7S de 1966 bénéficie de la griffe flash synchro et du système CLC (Contrast Light Compensator) améliorant la mesure de la lumière par la cellule CdS.
En 1966 également, le modèle HI-MATIC 9 (voir plus bas) se voit entre autres détails doté d’une optique ouvrant à f1,7. L’HI-MATIC 11 de 1969 est un redesign technique et cosmétique.
Enfin, l’HI-MATIC 7 renaîtra en 1977 sous une forme beaucoup plus compacte.

HISTORIQUE DES MODELES MINOLTA HI-MATIC

MODELEANNEEOBJECTIFOBTURATEURCELL
HI-MATIC 71963Rokkor PF 1,8/45Seiko LA 1/4-1/500 + BCds
HI-MATIC 7s1966Rokkor PF 1,8/45Seiko LA 1/4-1/500 + BCds
HI-MATIC 9 easyflash1966Rokkor PF 1,7/45Seiko FLA 1-1/500 + BCds
HI-MATIC 111969Rokkor 1,7/45Seiko ALA 1/8-1/500 + BCds
HI-MATIC C1969Rokkor 2,7/40Seiko BS 1/30-1/250Cds
HI-MATIC 51971Rokkor 2,7/40Seiko BS 1/30-1/250Cds
HI-MATIC E1971Rokkor QF 1,7/40Seiko ESP electro 2-1/1.000Cds
HI-MATIC ES1971Rokkor QF 1,7/40Seiko ESP electro 2-1/1.000Cds
HI-MATIC F1972Rokkor 2,7/38Seiko ESL electro 4-1/724Cds
HI-MATIC CS1972Rokkor 2,7/38Seiko ESL electro 4-1/724Cds
HI-MATIC G1974Rokkor 2,8/38Copal B electron 1/30-1/650Cds
HI-MATIC 7s II1977Rokkor QF 1,7/40Copal AA 1/8-1/500 + BCds
HI-MATIC S Flash1978Rokkor 2,7/381/4-1/450Cds
HI-MATIC AF Flash1979Rokkor 2,8/351/8-1/430Cds
HI-MATIC SD Flash1981Rokkor 2,7/281/4-1/450Cds
HI-MATIC AF2 Flash1981Minolta 2,8/381/8-1/430Cds
HI-MATIC AF-C1982Minolta 2,8/351/8-1/430Cds
HI-MATIC AF2-M Flash1982Minolta 2,8/351/8-1/430Cds
HI-MATIC GF Flash1984Minolta 4/381/125Cds

MINOLTA SR-1S

Production1964 – Minolta Camera Co Ltd
Type de film135
Format image24×36
BoîtierReflex en métal satiné, gainage noir
ObjectifMINOLTA AUTO ROKKOR-PF 1,2/55mm 5 lentilles interchangeable en monture baïonnette.
Présélection automatique du diaphragme. Bouton de contrôle de profondeur de champ
ViseurReflex via pentaprisme sur dépoli avec au centre une pastille de microprismes entouré d’un anneau dépoli. Miroir à retour instantané
ObturateurObturateur à rideaux textile à défilement horizontal. Vitesses de 1 seconde au 1/1.000e + B
Retardateur
PosemètreUne cellule CdS amovible est proposée en option. Elle se clipse sur la face avant du capot et se couple mécaniquement au bouton des vitesses
Une aiguille indique le diaphragme à utiliser. Sélecteur on-off avec position BC pour contrôler la pile (PX 625 1,35v)
Sensibilité réglable de 6 à 6400 ASA (9 à 39 DIN)
FlashDeux prises X et FP. Synchro X au 1/60e. Une griffe flash se montant sur le prisme est proposée en accessoire
Poids, dimensions146x95x88mm  –  920 grs (sans cellule)
DiversBouton de déclenchement concentrique du levier d’avancement-armement
Un bouton sur le côté de la chambre de visée permet de bloquer le miroir en position relevée
Compteur de vues sur le capot, à remise à zéro automatique
Ouverture du dos à charnière en soulevant la manivelle de rembobinage
Disque mémo sur le dos
Numéro de sérieBoîtier : 4072726  –  Objectif : 2501409
Boîtier : 4108172  –  Objectif : 2220449
Le MINOLTA SR-1S a également été fourni en version laquée noir.
C’est d’ailleurs avec ce modèle que j’ai fait mes études de photographie !

MINOLTA SRT-101

Le passage à la mesure de la lumière à travers l’objectif (TTL) impose à MINOLTA un aménagement de la baïonnette SR. Il faut en effet transmettre au système de mesure la valeur du diaphragme et une nouvelle gamme d’objectifs dénommés MC ROKKOR vit le jour. Il introduit également une amélioration significative de la mesure de la lumière par le système CLC (Contrast Light Compensator).
Admirablement conçu le MINOLTA SRT-101 dut attendre 5 ans avant de connaître des variantes… de détails. Au final, plus de 3 millions de SRT furent vendus.
Production04/1966 – 1975      Minolta Camera Co Ltd
Type de film135
Format image24×36
BoîtierReflex métal, gainage noir
ObjectifMINOLTA MC ROKKOR-PF 1,7/55mm, interchangeable en baïonnette MINOLTA SR MC. Mise au point à partir de 0,55m
ViseurVisée reflex via pentaprisme sur dépoli avec pastille centrale de microprismes. Indication dans le bas du viseur de la vitesse sélectionnée et affichage sur le côté droit des 2 aiguilles à aligner pour obtenir le bon réglage de luminosité en changeant vitesse ou diaphragme
Miroir à retour instantané, de dimension majorée afin de donner de meilleurs résultats avec l’utilisation de télé-objectifs
ObturateurObturateur à rideaux textile à défilement horizontal réglable de 1 seconde à 1/1000e + B
Retardateur
PosemètreCellule CdS TTL avec correction CLC, couplée aux vitesses et diaphragmes. Réglage de sensibilité de 6 à 6400 ASA. EV de 3 à 17
Logement de pile (PX625 1,35v) et interrupteur (on-off-BC) sur la semelle
FlashSynchro X au 1/60e. 2 prises pour câble, X et FP. Sabot standard sur le capot
Poids, dimensions145x95x89mm  –  970 grs
DiversBouton de déclenchement concentrique du levier d’avancement-armement
Test de profondeur de champ au bas de la platine porte-objectif
Bouton permettant de relever le miroir
Disque mémo sur le dos
Numéro de sérieBoîtier : 2531724  –  Objectif : 2957563

MINOLTA HI-MATIC 9 Easy Flash

Sur la même base que l’HI-MATIC 7, diverses améliorations sont apportées :
– Objectif plus lumineux
– Obturateur avec gamme de vitesses étendues
– Système de mesure CLC
– Système de réglage auto du flash en affichant le nombre-guide
– Griffe flash avec contact central, prise coaxiale déplacée sur le côté du capot
– Fenêtre de contrôle du bon avancement du film
– Nouveaux œilletons d’accrochage de la courroie.
Production1969 – Minolta
Type de film135
Format image24×36
BoîtierMétal satiné avec certains éléments chromés, gainage noir
ObjectifMINOLTA ROKKOR PF 1,7/45mm 6 lentilles. Mise au point à partir de 0,9m
ViseurViseur optique à cadre lumineux tenant compte de la parallaxe. Une échelle EV de 5,7 à 17 avec aiguille couplée à la cellule est visible sur la droite
ObturateurObturateur central SEIKOSHA-FLA fonctionnant en manuel de 1 seconde au 1/500e + B.Position A pour l’automatisme programmé fonctionnant du 1/15e au 1/250e
Retardateur
PosemètreCellule CdS située juste au-dessus de l’objectif. La mesure est corrigée par le système CLC (Contrast Light Compensator). Réglage de 25 à 800 ASA (15 à 30 DIN). Nécessite 1 pile PX625 1,35v
Automatisme par programme du 1/15e ) f:1,8 au 1/250e à f:22
Possibilité de réglage par EV par indice de lumination
FlashSynchro flash par câble. Prise sur le côté du capot, sabot avec contact central sur le capot. Système EASY FLASH en réglant la bague de réglage d’exposition sur le nombre-guide adéquat
Poids, dimensions140x82x73mm  –  770 grs
DiversFine gravure HI-MATIC 9 sur le capot et MINOLTA EASY FLASH sur la face avant du capot à côté du viseur
Levier d’armement rapide, écrou de pied, compteur à remise à zéro automatique
Au dos du capot, une petite fenêtre permet de contrôler le bon avancement du film
Numéro de sérieBoîtier : 626032

MINOLTA 16 MG

Production1966 – 1971 – Minolta
Type de film16mm en cassette MINOLTA
Format image10×14
BoîtierAluminium
ObjectifROKKOR 2,8/20mm à 4 lentilles. Fix-focus.
Une lentille coulissante permet la prise de vue « portrait » à 1,2m
ViseurOptique avec cadre lumineux et repère pour la parallaxe
ObturateurCentral du 1/30e au 1/250e. Un levier au dos permet de régler en mode flash
PosemètreCellule au sélénium en facade, couplée. Semi-automatisme par alignement d’une aiguille sur un repère dans une fenêtre sur le capot
FlashPrise coaxiale standard sur le côté et de l’autre côté pour flash dédié MG FLASH utilisant des ampoules AG
Un commutateur à l’arrière permet de basculer en mode flash et de regler le diaphragme adéquat
Poids, dimensions102x24x39mm –  160 grs (sans le flash)
DiversCompteur de vues à remise à zéro automatique concentrique avec la molette d’avancement du film
Numéro de série347570
Le plus souvent livré en coffret muni de divers accessoires : étui, flash, chaînette….
Vendu aussi sous la dénomination REVUE 16 par la chaîne allemande FOTO-QUELLE.

MINOLTA AL-F

Les recettes de l’HI-MATIC 9 revues pour plus de compacité et légèreté…
Production1967 – Minolta
Type de film135
Format image24×36
BoîtierCompact télémétrique semi-auto. Métal et gainage cuir
ObjectifMINOLTA ROKKOR 2,7/38mm 4 lentilles
Mise au point hélicoïdale à partir de 0,8cms, couplée au télémètre
ViseurViseur télémétrique avec cadre lumineux et correction de la parallaxe. Une échelle située sur le côté droit laisse voir la valeur de diaphragme sur laquelle se positionne une aiguille couplée à la cellule
ObturateurObturateur central SEIKO du 1/30e au 1/500e avec position spéciale pour le flash permettant la mise en oeuvre du système EASY FLASH
PosemètreCellule CdS avec compensation CLC située au-dessus de l’objectif et couplée au réglage de la vitesse. Semi-automatisme contrôlé dans le viseur. Fonctionne avec une pile PX625 1,35v logée dans la semelle
FlashPrise pour câble sur le côté du boîtier et dans la griffe flash sur le capot
Système automatique EASY FLASH
Poids, dimensions128x76x58mm  –  530 grs
DiversDéclencheur sur le capot avec prise pour déclencheur souple
Dos à charnière, écrou de pied
Numéro de série852210

MINOLTA AUTOPAK 800

Un « INSTAMATIC » avec un équipement ambitieux mais d’un encombrement et d’un design discutable !…
Production1969 – Minolta Camera Co Ltd
Type de film126
Format image28×28
BoîtierMétal et synthétique. Gainage caoutchouté à gros grain
ObjectifMINOLTA ROKKOR 2,8/38mm 4 lentilles
Mise au point à partir de 1m par rotation de la frontale couplée au télémètre. La commande se fait par une molette en bas du côté gauche du boîtier
ViseurVisée télémétrique avec cadre lumineux et indications pour la parallaxe
Obturateur1/90e et 1/45e pour le flash
PosemètreCellule CdS assurant l’automatisme de l’exposition
FlashPrise pour Flashcube
Poids, dimensions125x78x58mm  – 520 grs
DiversGros déclencheur en haut de la face avant du capot. Prise pour déclencheur souple
Logement dans la semelle pour 2 piles PX825 (flash) et une PX625 (cellule)
Numéro de série122064

MINOLTA HI-MATIC F

Production1972 – Minolta
Type de film135
Format image24×36
BoîtierCompact télémétrique avec auotmatisme à programme électronique
Métal et plastique. Gainage noir
ObjectifROKKOR 2,7/38mm 4 lentilles
Mise au point par rotation de la frontale à partir de 0,8m, couplée au télémètre
ViseurOptique avec télémètre couplé et cadre lumineux avec repères pour la parallaxe
ObturateurSEIKO ESL électronique programmé de 4 secondes au 1/724e (!?)
En introduisant un flash dans la griffe, un commutateur règle la vitesse sur 1/20e.
PosemètreCellule CdS située au-dessus de l’objectif pilotant l’automatisme programmé de 4 secondes à 2,7 au 1/714 à 23 (?!)
Un signal lumineux prévient en cas de pose lente
Alimentation par deux piles logées dans la semelle
Bouton « check » pour les piles
FlashPrises synchro par câble et dans le sabot sur le capot
Poids, dimensions113x73x54mm  –  360 grs
DiversFenêtre de contrôle du bon défilement du film au dos du capot, sous le levier d’armement
Ecrou de pied
Numéro de série1182919

MINOLTA SRT-303

Amélioration du MINOLTA SRT-101 de 1966 :
– Lecture dans le viseur du diaphragme sélectionné sur l’objectif
– Griffe flash avec contact central, sélection X / FP par molette
– Stigmomètre au centre du dépoli entouré d’un anneau de microprismes
Souvent considéré comme le meilleur de la série SRT.
Production03/1973 – 1975       Minolta Camera Co Ltd
Type de film135
Format image24×36
BoîtierReflex. Métal gainé noir
ObjectifMINOLTA MC ROKKOR-PF 1,4/58mm
Mise au point à partie de 0,6m
ViseurVisée reflex via pentaprisme sur dépoli avec pastille centrale équipée d’un stigmomètre entouré d’un anneau de microprismes. Indication dans le bas du viseur de la vitesse sélectionnée et affichage sur le côté droit des 2 aiguilles à aligner pour obtenir le bon réglage de luminosité en changeant vitesse ou diaphragme. Au-dessus, lecture directe du diaphragme sélectionné sur l’objectif
Miroir à retour instantané
ObturateurObturateur à rideaux textile à défilement horizontal réglable de 1 seconde à 1/1000e + B
Retardateur
PosemètreCellule CdS TTL avec correction CLC, couplée aux vitesses et diaphragmes. Réglage de sensibilité de 6 à 6400 ASA
Logement de pile (PX625 1,35v) et interrupteur (on-off-BC) sur la semelle
FlashSynchro par prise coaxiale et contact central dans le sabot sur le capot. La sélection X – FP se fait par une petite molette
Poids, dimensions140x82x73mm  –  800 grs
DiversBouton de déclenchement concentrique du levier d’avancement-armement
Test de profondeur de champ au bas de la platine porte-objectif
Bouton permettant de relever le miroir
Disque mémo sur le dos
Numéro de sérieBoîtier : 3065476   Objectif : 5164665
La dénomination SRT-303 est destinée au marché européen. Au Japon : SRT SUPER et aux USA : SRT-102

MINOLTA SRT-101b

Production1966 – Minolta Japon
Type de film135
Format image24×36
BoîtierMétal gainé
Objectif MC ROKKOR-PF 1,4/58 interchangeable avec la gamme MC ou MD
ViseurVisée reflex sur dépoli. Stigmomètre au centre entouré d’un anneau de microprismes
Echelle de vitesse en bas du viseur, aiguille suiveuse sur la droite
ObturateurObturateur à rideaux textile 1 seconde à 1/1.000e + B
Retardement mécanique 10 secondes
PosemètreCellule située derrière l’objectif, mesure « CLC »
Sensibilité réglable de 6 à 6.400 ASA
Alimentation par 1 pile PX625 1,35v.
Bouton on/off et contrôle de pile sur la semelle
FlashPrises P.S. X et M, Contact central dans la griffe au-dessus du prisme
Poids, dimensions47,5v95v145mm – 670grs
DiversBouton de contrôle de la profondeur de champ
Compteur additif à remuse à zéro automatique
Ecrou de pied
Disque mémo au dos
Numéro de sérieBoitier: 4332534 – Objectif: 5009483
Le SRT 101b a aussi été livrééquipé d’un 1,7/50 ou 2/50.

MINOLTA XE-1

La série des MINOLTA XE est simplification de l’ambitieuse série MINOLTA XK-XM en abandonnant les viseurs interchangeables et la motorisation. Elle conserve le recours à de puissants circuits électroniques pilotant de nouveaux obturateurs à lamelles métalliques.
Elle comprendra le XE-1 et le XE-5 plus simple.
Viendra ensuite la série XD introduisant principalement l’automatisme multi-mode.
Production1975 – Minolta
Type de film135
Format image24×36
BoîtierReflex avec automatisme électronique débrayable
Boîtier métal. Gainage noir
ObjectifMINOLTA MC ROKKOR-SG 3,5/28mm en baïonnette MINOLTA SR MC
Le déverrouillage de la baïonnette se fait dorénavant par un poussoir sur le côté de la platine porte-objectif
ViseurVisée reflex via pentaprisme sur dépoli avec stigmomètre entouré d’une pastille de microprismes
Lecture directe du diaphragme sélectionné, rappel de la vitesse et échelle de vitesses sur le côté. Une petite fenêtre à l’avant du capot de visée au-dessus du logo permet d’illuminer la lecture de la vitesse dans le viseur
Un levier permet à deux volets d’occulter le viseur
ObturateurNouvel obturateur à lamelles métalliques à défilement vertical développé par COPAL et LEITZ. Vitesses de 4 secondes au 1.000e + B
Position « auto » et X (1/90e)
Retardateur mécanique
PosemètreDeux cellules CdS dans le pentaprisme commandent l’automatisme priorité au diaphragme via deux circuits intégrés (IC)
Sensibilité réglable de 12 à 3200 ASA. Possibilité de compensation de l’exposition +- 2 EV.
Alimentation par deux piles dans la semelle. Levier de contrôle de piles avec témoin lumineux
FlashSynchro par câble X et FP et par contact central dans la griffe sur le capot
Poids, dimensions148x97x96mm  –  1.000 grs
DiversLevier de blocage du déclencheur
Poussoir de contrôle de la profondeur de champ comme sur la série SRT
Course du levier d’armement plutôt courte : 130° avec un débattement de 30°
Le capot du viseur est en finition noire même sur les modèles chrome
Numéro de sérieBoîtier : 1127128    Objectif : 1560867
Le MINOLTA XE-1 a été livré en finition noire ou chrome.
Au japon, il est dénommé MINOLTA XE et aux USA MINOLTA XE-7.
Le MINOLTA XE-1 a servi de base pour le LEICA R3

MINOLTA 110 ZOOM SLR

Le MINOLTA 110 ZOOM SLR est le premier reflex au format 110 et le deuxième POCKET 110 à être équipé d’un zoom.
Pour cette première MINOLTA a visé haut : obturateur performant, automatisme priorité au diaphragme, optique zoom et macro… Le design est bien étudié quoique déconcertant par son volume.
C’est pourtant un appareil agréable à utiliser. On l’a bien en main, le déclencheur, très doux, est bien placé pour éviter le bougé (tare de beaucoup de 110…), le levier d’armement sur la semelle tombe parfaitement sous le pouce.
Production1976 – 1979       Minolta Japan
Type de film110
Format image13×17
BoîtierReflex 110 automatique
Boîtier métal et plastique, gaînage noir
ObjectifMINOLTA ZOOM ROKKOR-MACRO 4,5/25-50mm, 10 lentilles en 10 groupes + élément macro.
Mise au point à partir de 1m
Lorsque la bague de zooming est sur 25, il est possible en la tirant vers l’arrière de se mettre en mode macro « M » pour des vues entre 28,6 et 30,7 cms
Le réglage du diaphragme se fait en tournant la grosse molette entourant la fenêtre de la cellule
ViseurReflex via porroprisme sur dépoli avec pastille de microprismes
ObturateurObturateur central électronique de 10 seconde au 1/1000e + B. Sélecteur A, X (1/150e mécanique) et B avec blocage
Déclencheur avec levier de blocage, muni d’un filetage pour déclencheur souple
Alimentation par deux piles silver-oxyde S76 1,35v. Bouton testeur de piles près du déclencheur (lumière rouge dans le viseur)
PosemètreUne cellule CdS couplée régule l’automatisme priorité au diaphragme entre EV 1 (10 secondes à 4,5) et EV 18 (1/1000e à 16)
Deux diodes (un triangle rouge et un triangle jaune) située à droite dans le viseur indiquent, en appuyant légèrement sur le déclencheur, dans quel sens tourner la molette des diaphragmes pour que la cellule puisse sélectionner une vitesse valide. La diode jaune clignote lorsque la vitesse descend plus bas que 1/40e
Un sélecteur permet de compenser la mesure (+- 2EV)
FlashSynchro X au 1/150e par contact central dans la griffe flash
Poids, dimensions54x108x132mm   –   430 grs
DiversDos à charnière basculant vers le bas
Ecrou de pied latéral
Numéro de série272309

MINOLTA SRT-100 X

Le MINOLTA SRT-100X fait partie de la série « budget » et est identique au SRT 100b de 1975 avec l’ajout d’un contact central dans le sabot pour flash; lui-même étant une version re-upgradée du SRT-100 par le retour du 1/.000e qu’il n’avait pas hérité du SRT-101 SRT-101 tout comme le retardateur, l’indication de la vitesse dans le viseur et le relevage du miroir. Il perd également le système de mesure CLC. Voilà…
Production1977 – 1981      Minolta
Type de film135
Format image24×36
BoîtierReflex. Métal, gainage noir
ObjectifMINOLTA MC ROKKOR-SG 3,5/28mm en baïonnette MINOLTA SR MC
Le déverrouillage de la baïonnette se fait dorénavant par un poussoir sur le côté de la platine porte-objectif
ViseurVisée reflex via pentaprisme sur dépoli avec stigmomètre et anneau de microprismes. Système d’aiguilles à aligner sur le côté droit afin de régler l’exposition
ObturateurObturateur à rideaux textile à défilement horizontal de 1 seconde au 1/1000e + B
PosemètreCellule CdS TTL avec correction CLC, couplée aux vitesses et diaphragmes. Réglage de sensibilité de 6 à 6400 ASA
Logement de pile (PX625 1,35v) et interrupteur (on-off-BC) sur la semelle
FlashSynchro X (au 1/60e) par câble et dans la griffe porte flash
Poids, dimensions140x82x73mm
DiversBouton de déclenchement concentrique du levier d’avancement-armement
Test de profondeur de champ au bas de la platine porte-objectif
Disque mémo sur le dos
Numéro de sérieBoîtier : 8585879    Objectif : 1107555
Aux USA, il est vendu sous la dénomination SRT-200.

MINOLTA 110 ZOOM SLR MARK II

Ce second modèle de reflex 110 change complètement de philosophie par rapport à son étonnant prédécesseur. Il a presque tout comme un reflex 24×36 mais en plus petit… On appréciera surtout la clarté très améliorée du viseur.
Production1979 – Minolta
Type de film110
Format image13×17
BoîtierReflex 110
ObjectifMINOLTA ZOOM ROKKOR-MACRO 3,5/25-67mm (équivalent 24×36 : 50-135)
Mise au point à partir de 1,1m par rotation de la frontale
Un curseur macro permet de descendre jusqu’à 0,6m
ViseurVisée reflex via pentaprisme sur dépoli avec stigmomètre
Indications sur le côté gauche de l’échelle des vitesses : 60 125 250 500 1000.
Des diodes indiquent la vitesse sélectionnée par l’automatisme, la sous ou sur-exposition dès que le déclencheur est légèrement enfoncé
Un curseur au-dessus de l’oculaire de visée permet de régler la dioptrie. Un levier permet d’occulter le viseur
ObturateurObturateur à rideaux métal à défilement horizontal controlé électroniquement de 1/4 à 1/1000e + B
Molette de sélection B, X, Auto et Lock, avec blocage
Retardateur de 10 secondes avec LED sur la face avant
PosemètreCellule TTL
Automatisme priorité au diaphragme
Possibilité de compenser (+- 2 EV)
Alimentation par deux piles LR76 1,35v. Possibilité de tester la pile
FlashPrise flash à contact central dans le sabot sur le viseur, avec plot pour flash dédié MINOLTA sélectionnant automatiquement la vitesse
Poids, dimensions110x75x115mm    485grs
DiversLe levier d’avancement-armement est situé à gauche sous la semelle
La poignée sur le côté est amovible
Dos basculant vers le bas
Ecrou de pied
Numéro de série104758

MINOLTA XG-1 (Mod. 1)

Positionnée en-dessous du haut de gamme MINOLTA XD, la série XG a été inaugurée par le MINOLTA XG-7 en 1977.
Production1979 – Minolta
Type de film135
Format image24×36
BoîtierCarrosserie en plastique. Gainage noir.
ObjectifMINOLTA MD ROKKOR 2,0/45mm interchangeable, en baïonnette MINOLTA. 6 lentilles en 5 groupes
Mise au point à partir de 0,6m.
Echelle de profondeur de champ
ViseurReflex via pentaprisme sur dépoli avec stigmomètre entouré d’un anneau de microprismes
Couverture 93%, grossissement 0,87 avec un 50mm.
Indication des vitesses sur la droite
ObturateurA rideaux textile à défilement horizontal de 1 seconde à 1/1000e + B piloté électroniquement. Pas de vitesse mécanique
Le sélecteur de vitesses est concentrique du déclencheur électro-magnétique. Position A avec blocage
Retardateur électronique avec diode témoin en façade
PosemètreDeux cellules CdS (mesure à prépondérance centrale) derrière le prisme alimentent l’automatisme priorité au diaphragme par variation continue de la vitesse entre EV 2 et 17 (100 ASA). Une diode s’affiche face à la vitesse sélectionnée par la mesure, deux autres diodes indiquent la sur ou sous exposition
En mode flash, la diode clignote face au chiffre 60
Alimenté par 2 batteries à l’oxyde d’argent 1,5V S76
Sensibilité réglable de 25 à 1600 ASA avec possibilité de compenser +- 2 EV
Test de pile sur le commutateur entourant la manivelle de rembobinage (self – off- on – B.C.)
FlashSynchro-flash X au 1/60e par câble ou par contact central dans la griffe-flash sur le prisme.Synchro MF, M, FP au 1/15e. Un plot supplémentaire connecte les flashs dédiés à l’automatisme (AUTO FLASH série X) en commutant automatiquement la vitesse sur 1/60e
Poids, dimensions52x88x138mm    490 grs  (sans objectif)
DiversFiletage pour déclencheur souple sur le côté de la chambre miroir
Tableau de correspondance DIN-ASA sur le dos
Connexion pour fixer un moteur entraînement MINOLTA AUTO WINDER G
Fenêtre de contrôle du bon déroulement de la pellicule
Ecrou de pied
Numéro de sérieBoîtier : 7394416   –   Objectif : 1411303
L’exemplaire représenté fait partie de la première série. La seconde se verra dotée du nouveau logo MINOLTA adopté en 1981. Dans la littérature, elle est dénommée XG-1n.
Une troisième série avec un capot différent et un bossage pour une meilleure prise en main apparaîtra en 1982. Dans la littérature, elle est dénommée XG-1n.

MINOLTA MD TELE ROKKOR 3,5/135

Production
ObjectifMINOLTA MD TELE ROKKOR 3,5/135
Mise au poinr à partir de 1,5m
Poids, dimensions
DiversParasoleil coulissant
Numéro de série1245253

MINOLTA WEATHERMATIC A

Production1980 – Minolta
Type de film110
Format image13×17
BoîtierBoîtier en ABS, étanche (O ring)
Objectif3,5/26mm à 4 lentilles
Mise au point suivant symboles, à partir de 0,9m
ViseurViseur optique avec cadre lumineux et repère de parallaxe
Affichage en haut des symboles de mise au point
ObturateurObturateur à lamelles métal au 1/200e
Levier d’armement-avancement sur la semelle
PosemètreCellule CdS. En cas d’insuffisance un signal s’allume dans le viseur
Alimenté par une pile PX625 1,25v fixée dans le dos. Test de la pile en mettant le sélecteur sur flash
FlashFlash électronique incorporé, alimenté par une pile AA 1,5v
Témoin de charge dans le viseur et au dos
Poids, dimensions73x72x190mm    355 grs
DiversLe dos se détache complètement pour accéder à la pile et à la chambre du film. Il reste attaché au boîtier par une courte sangle
Un viseur sportif est disponible en option
Numéro de série1586214

MINOLTA HI-MATIC AF-2

Contrairement à son prédécesseur le MINOLTA HI MATIC AF, le modèle AF2 utilise pour la 1ère fois chez MINOLTA la technologie de autofocus Infrarouge.
Production1981 –     Minolta Japan
Type de film135
Format image24×36
BoîtierCompact autofocus
ObjectifMINOLTA LENS 2,8/38mm à 4 lentilles. Réglage de la distance par un système autofocus « infrarouge » à partir de 1m, actionné par une pression sur le déclencheur
ViseurOptique avec cadre lumineux et repère pour la parallaxe. Indication au centre de la zone de mesure de la distance. Sur le côté droit, indication (approximative) de la mise au point entre deux repères, portrait et paysage
Trois beeps et un signal lumineux sur la gauche du viseur signalent que la mise au point ne s’est pas opérée
ObturateurCentral SEIKO de 1/8e à 1/430e
Un beep prolongé et une lumière indiquent qu’il convient d’utiliser le flash (en dessous de 1/40e à 2,8)
Retardateur mécanique
PosemètreCellule CdS dans le barillet de l’optique
Automatisme à programme réglable de 25 à 400 ASA de EV 6 (1/8e à 2,8) à EV 17 (1/430e à 17) pour une sensibilité de 100 ASA
FlashFlash électronique pop-up incorporé. Sa mise en action sélectionne le 1/40e et automatise le réglage suivant la distance
Témoin de charge a proximité du viseur
Alimentation par deux piles AA 1,5v ou deux accus NC 1,2v
Poids, dimensions53,5x76x129mm  –  335 grs (sans batteries)
DiversFenêtre de contrôle du bon défilement du film
Système EASY-LOAD permettant un accrochage plus aisé du film
Compteur à remise à zéro automatique
Ecrou de pied
Numéro de série2332765

MINOLTA DISC 7

Production1983 – Minolta
Type de filmDisc
Format image8×10
BoîtierPlastique
ObjectifMINOLTA 2,8/12,5mm 4 lentilles. Fix-focus (1,2m à l’infini)
Une lentille coulissante permet de photographier entre 0,4m et 1m
ViseurOptique à cadre lumineux avec repère de la parallaxe
Rappel du symbole distance sélectionné
Un miroir de cadrage sur la face avant permet de se photographier soi-même. Un volet protège le viseur et l’objectif et, à la fermeture, repousse la lentille courte-distance le cas échéant
ObturateurMécanique 1/100e et 1/200e
Retardateur électronique avec témoin lumineux
PosemètreCellule au silicium contrôlant si la lumière est suffisante et commutant le flash si nécessaire
FlashElectronique incorporé, automatique
Poids, dimensions21,5×78,5×119,5mm    200 grs
DiversLes 2 piles au lithium – carbone mono fluoride 3v sont soudées à l’intérieur et doivent être changées en atelier. Autonomie : 5 ans
Poignée orientable pouvant servir de support pour maintenir le boîtier sur un support plat
Numéro de série3097408

MINOLTA X-300

Modèle simplifié dérivé du MINOLTA X-700 de 1982, premier à être doté de multi-programmes, et du X-500 de 1983. Il perd au passage la mesure TTL au flash.
Production1984 – Minolta Camera Co Ltd Osaka  –  Fabriqué en Malaisie
Type de film135
Format image24×36
BoîtierCarrosserie plastique, gainage noir.
ObjectifMINOLTA MD ROKKOR 2,0/45mm interchangeable, en baïonnette MINOLTA MC. 6 lentilles en 5 groupes. Il ne possède pas le couplage d’info de l’ouverture maximale, inutile sur le X-300.
Mise au point à partir de 0,6m
Echelle de profondeur de champ
ViseurReflex via pentaprisme sur dépoli avec stigmomètre et anneau de microprismes
Echelle de vitesses visibles à droite de 1 à 1/1000e et B. Indicateur de mode A et M. Des leds s’illuminent en regard de la vitesse mesurée par la cellule. Deux diodes indiquent le dépassement du 1/000e et le dépassement de la seconde. En manuel, elles clignotent face à la vitesse conseillée. Le 1/60e clignote lorsqu’un flash dédié est prêt à fonctionner
ObturateurObturateur à rideaux textiles à défilement horizontal électronique et piloté par quartz. Automatisme priorité à l’ouverture réglant les vitesses en continu entre 1 seconde et 1/000e. Pose B
La sélection se fait via une molette enchâssée sous le déclencheur et accessible par l’avant.
Déclencheur électromagnétique
Retardateur électronique
PosemètreMesure TTL à prépondérance centrale par une cellule au Silicium à l’arrière du prisme. Sensibilité de EV 1 à 18 (100 ASA)
Possibilité d’AE-Lock (en auto) donc pas de réglage de compensation EV
Utilisable en automatique priorité au diaphragme et en semi-auto
Réglage de sensibilité de 12 à 3200 ASA
Alimentation par 2 piles siver-oxyde EPX76 1,55V ou 2 alcalines A76 1,5V ou 1 pile Lithium 3V CR-1/3N
Interrupteur On-Off à coté de la manivelle de rembobinage
FlashSynchro-flash X au 1/60e par câble ou par contact central dans la griffe-flash sur le prisme. Synchro MF, M, FP au 1/15e. Un plot supplémentaire connecte les flashs dédiés à l’automatisme (AUTO FLASH série X) en commutant automatiquement la vitesse sur 1/60e
Poids, dimensions137x90x51,5mmm    470 grs (sans objectif ni piles)
DiversUn bossage permet une meilleure prise en mains
Filetage pour déclencheur souple sur le côté de la chambre miroir
Tableau de correspondance DIN-ASA sur le dos dans une fenêtre destinée à recevoir le couvercle de la boîte de film
Connexion pour fixer un moteur entraînement MINOLTA AUTO WINDER G ou MINOLTA MOTOT DRIVE 1
Fenêtre de contrôle du bon déroulement de la pellicule
Ecrou de pied
Numéro de sérieBoîtier : 8453217    Objectif : 1472224

MINOLTA AC-101 COURREGES

Dérivé du MINOLTA DISC 5, le design a été confié au couturier français ANDRE COURREGES d’où appellation DISC AC 101.
Production1984 – Minolta Camera Co Ltd
Type de filmDisc
Format image8×10
BoîtierBoîtier et métal avec parties chromées
Avancement motorisé
Construction clasique « disc »
Objectif2,8/12,5mm 4 lentilles, fix-focus
ViseurOptique à cadre lumineux. Un volet occulte le viseur et l’optique, bloque le déclencheur et sert également d’interrupteur de mise en marche
Obturateur1/200e et 1/100e
PosemètreLa cellule au silicium sélectionne le 1/200e à f:6, en basse lumière et au flash : 1/100e àf:2,8
FlashFlash électronique incorporé automatiquement mis en oeuvre suivant la luminosité. Portée de 1,2m à 5,5m. Recyclage en 1 seconde
Poids, dimensions21,5×78,5×119,5mm   195 grs
DiversLes 2 piles au lithium – carbone mono fluoride 3v sont soudées à l’intérieur et doivent être changées en atelier. Autonomie : 5 ans
Livré avec un sac et bandoulière décoré dans le style du boîtier et dragonne argentée. Classe !
Numéro de série

Plusieurs couleurs et décors ont été proposés à la vente : bleu, vert, jaune, beige, rose et rose avec des vagues blanches bordées argent.
Il existe aussi un modèle DISC AC 301 un peu plus élaboré : lentille close-up, repère de parallaxe dans le viseur, retardateur électronique 10 seconde, miroir frontal de cadrage pour les selfies (déjà !) et écrou de pied.

MINOLTA PROD-20’S

Présenté à la PHOTOKINA en octobre 1990, le MINOLTA PROD-20’s réunit design des années ’20 et technologie. Son équipement est toutefois modeste même si l’optique produit des images de très belle qualité.
Produit officiellement a 20.000 exemplaires réservés au marché japonais, il n’est toutefois pas trop difficile de le trouver…
Production1989 – Minolta
Type de film135
Format image24×36
BoîtierBoitier « retro » full auto en aluminium et plastique. Gainage brun
ObjectifMINOLTA 4,5/35mm. Mise au point autofocus par infra-rouge à partir de 0,95m
ViseurGalilée avec cadre lumineux et repère central de la zone de mise au point. Diode
ObturateurObturateur à lamelles électronique du 1/40e au 1/150e
Ne fonctionne pas sans pile
Déclencheur sur le capot avec bague de blocage
Retardateur électronique avec diode
PosemètreCellule pilotant l’automatisme à programme
Sensibilité de EV 9 à EV 16,2 pour 100 ISO
La pression à mi-course du déclencheur fige la mesure
FlashFlash électronique incorporé, se déclenchant automatiquement
Poids, dimensions142x73x49mm    390 grs
DiversUn moteur assure le transport du film. Compteur de vues sur le capot près du déclencheur.
Dos sur charnière. Système pour faciliter l’accrochage du film
Codage DX
La semelle est entièrement amovible pour accéder au logement de la pile Lithium CR2-P2 6v ou équivalent rechargeable
Ecrou de pied
Fine gravure PROD-20’S suivi du numéro de série sur le capot et MANUFACTURED BY MINOLTA sur la semelle
Il est livré dans un emballage cartonné retro avec un bouchon d’objectif métallique estampé PROD, un pouch, un manuel et deux portraits vintage en passe-partout réutilisable
Numéro de série26240

MINOLTA VECTIS S-1

1996, KODAK lance son nouveau format dit APS. Les grandes marques suivent et MINOLTA présente la gamme VECTIS dont le MINOLTA VECTIS S-1 est le fleuron. Il s’agit d’un reflex motorisé multi-automatismes TTL, autofocus, ultra complet pour lequel il crée même une gamme d’objectifs spécifiques.
Production1996 – Minolta
Type de filmAPS (IX240)
Format imageCe nouveau type de film permet la prise de vue suivant 3 formats :
– C : 25,1 × 16,7 mm (classique)
– H : 30,2 × 16,7 mm (16/9)
– P : 30,2 × 9,5 mm (panoramique)
Ce sont des pseudos formats, toutes les vues sont prises en format H. Le choix à la prise de vue est enregistré et servira au tirage
Pour cela, une bande magnétique est couchée sur le film permettant l’enregistrement des paramètres de prises de vues et aussi le numéro de la dernière prise ce qui permet de rebobiner le film et le réutiliser en démarrant au bon endroit
BoîtierBoîtier en polycarbonate aux formes arrondies. Couleur : « titane »
Certains modèles présentent un logo qui informe d’un traitement anti-ruissèlement
ObjectifZoom MINOLTA V LENS 4,0-5,6/22-80mm interchangeable en monture MINOLTA V
12 lentilles en 10 groupes
ViseurVisée reflex via porroprisme sur dépoli
S’adapte au format sélectionné par le levier sur le côté droit du boîtier
Couverture : 95%, grossissement 0,8x
Réglage dioptrique de -4 à +2
Système AF TTL par CCD débrayable fonctionnant en vue par vue ou en continu. Sensibilité : 1-19 (200 ISO)
Illuminateur AF pour le flash avec une portée de 5m
ViseurVisée reflex via porro-prisme sur dépoli
S’adapte au format sélectionné par le levier sur le côté droit du boîtier
Couverture : 95%, grossissement 0,8x
Réglage dioptrique de -4 à +2
Système AF TTL par CCD débrayable fonctionnant en vue par vue ou en continu. Sensibilité : 1-19 (200 ISO)
Illuminateur AF pour le flash avec une portée de 5m
ObturateurObturateur à rideau contrôlé électroniquement de 30 secondes à 1/2000e
Synchro-flash 1/125e (1/45e en remote ou wireless-flash)
PosemètreCellule au silicium (SPC) composée de 14 segments en nid d’abeilles. Sensibilité : EV 3 à 21 (200 ISO)
Réglable en automatique de 25 à 6400 ISO et en manuel de 6 à 6400 ISO
De très nombreux modes de fonctionnement sont disponibles
FlashFlash électronique incorporé, pop-up (NG=14)
Sabot flash supplémentaire sur le capot supérieur, protégé par un cache amovible et destiné à recevoir les flashs MINOLTA dédiés
Modes de fonctionnement s’adaptant aux modes de prises de vue (fill flash, flash cancel, autoflash)
Poids, dimensions126,5×76,5×63,5mm   365 grs  (sans optique ni piles)
DiversPanneau LCD au dos affichant les multiples réglages. Tableau de 6 poussoirs de réglage sous un couvercle pivotant également au dos
Chargement du film par un réceptacle basculant sur le côté gauche de l’appareil
Alimentation par 2 piles au lithium 3V CRE
Le moteur incorporé charge et rembobine le film automatiquement
Prise de vues en continu 1 image/seconde possible. Les caractéristiques et possibilités sont trop nombreuses pour pouvoir être décrites ici, le manuel de 108 pages s’impose…
Numéro de sérieBoîtier : 96629604   – Objectif 22-80 : 17601751
Aux USA, le MINOLTA VECTIS S-1 est proposé en couleur gris-foncé/noir.
La gamme d’objectifs en monture V se composait de 2 focales fixes et de 5 zooms.
– V 17mm f/3,5
– V 22-80 mm f/4-5,6
– V 28-56 mm f:4-5,6 (uniquement AF)
– V 56-170 mm f/4,5-5,6
– V 25-150 mm f/4,5-6,3 (uniquement AF)
– V 80-240 mm f/ 4,5-5,6 APO
– V 50 mm f/3,5 Macro
– V 400 mm f/8 à miroir)

MINOLTA V APO LENS 4,5-5,6/80-240

Production
ObjectifMINOLTA V APO LENS 4,5-5,6/80-240
Poids, dimensions
DiversCorps en plastique avec bague caoutchoutée
Filtres 46mm
Numéro de série54705248

MINOLTA VECTIS 40 IX-DATE

Parmi les 5 premiers modèles compacts de la gamme MINOLTA VECTIS (VECTIS 10, VECTIS 20, VECTIS 25, VECTIS UC et VECTIS 40), ce dernier est le plus perfectionné.
Production1996 – Minolta       Fabriqué au Japon
Type de filmAPS (IX240)
Format imageTri-format APS (H-P-C)
BoîtierCompact en plastique, paries caoutchoutées
Anti-ruissellement
ObjectifMINOLTA ASPHERICAL LENS ZOOM 30-120mm MACRO (équivalent 24×36 : 38-150). Ouverture f:3,5-9,9 à 6 lentilles dont 2 asphériques
Mise au point autofocus par détection de phase à partir de 1,6m (5m en cadrage P)
Mode macro (l’objectif se met en position 120mm et le mode auto-flash est connecté) à partir de 0,8m (1m en cadrage P)
ViseurOptique. Masquage automatique suivant le format choisi
Repère de zone de mesure AF
Repères pour la parallaxe
Couverture : 85% Grossissement : 0,57 à 2,00
Correction dioptrique +- 2 dioptries
ObturateurAutomatisme à programme
Retardateur électronique avec témoin lumineux
Nombreux modes: Full-auto, portrait, night, landscape, night, close-up)
PosemètreCellule TTL multi-segment pilotant l’automatisme électronique
Sensibilité : EV3 à EV17 (EV3,6 à EV17 en 120mm)
Accepte les films de 25 à 3200 ISO
FlashFlash électronique incorporé avec zoom
Modes: auto red-eye, fill
Indication de charge par diode dans le viseur
Poids, dimensions123×71,5x60mm    320 grs (sans batteries)
DiversAvancement motorisé 0,7 image/seconde
Permet le « Mid Roll Change »
Permet d’imprimer la date et l’heure sur la photo
Alimentation par deux piles Lithium 3V CR2. Contrôle de pile
Ecrou de pied
Numéro de série58613233
Il existe une version « all black ».

MINOLTA VECTIS GX-1

Le look baroudeur du MINOLTA VECTIS GX-1 est soutenu par une construction « splash proof » robuste avec renforts caoutchoutés. Il est plutôt anti-chocs tandis que le GX-2 résiste mieux à l’eau, le GX-3 étant un modèle simplifié (mode d’emploi commun pour les trois modèles). Le MINOLTA VECTIS GX-4 quant à lui est un GX-1 bénéficiant d’un habillage réellement étanche jusqu’à 5m.
Production1997      Minolta Co Ltd Osaka      Fabriqué en Chine
Type de filmAPS (IX240)
Format imageTri-format APS (H-P-C)
BoîtierPlastique avec renforts caoutchoutés et protection anti-ruissellement
ObjectifMINOLTA 6,4/27mm fix-focus (équivalent 24×36 : 35mm)
ViseurGrand viseur optique avec cadres lumineux repérés pour les 3 formats
Grossissement : 0,54x
ObturateurRetardateur électronique à programme
PosemètreCellule ?
Full automatisme Sensibilité EV11 à EV15
FlashElectronique, incorporé
Poids, dimensions120×77,5×45,5mm     220 grs (sans batterie)
DiversUn seul levier de commande pour le choix du cadrage, le retardateur et la mise hors circuit
Lcd Data-panel sur le capot informant le n° de la photo, l’état de la pile et la mise sous tension du flash
Alimentation par 1 pile Lithium 3C CR2
Chargement du film par une trappe dans la semelle à ouverture sécurisée
Grosse griffe porte accessoire au dos
Numéro de série31776902

MINOLTA DYNAX 3L

La famille MINOLTA DYNAX est prolifique et compliquée… Elle compte des boîtiers de légende au sommet de la technologie de l’époque et des « basiques » comme le 3L présenté ici.
Production2003 – Minolta Co Ltd Osaka        Fabriqué en Chine
Type de film135 DX
Format image24×36
BoîtierBoitier compact en plastique gris et noir
ObjectifMINOLTA AF ZOOM 3,5-5,6/28-100mm en monture MINOLTA A
Mise au point macro à partir de 0,48m
ViseurReflex via pentaprisme sur dépoli « spherical acute matte ».
Couverture : 90°, Grossissement : 0,75 (50mm)
Autofocus par TTL Phase Detection à l’aide de sensors CCD 3 points
Sensibilité de EV1 à EV18 (100 ISO)
Autofocus prédictif multi-dimensionnel avec les sujets en mouvement
L’AF illuminator se déclenche automatiquement en cas de besoin
AutofocusAutofocus par TTL Phase Detection à l’aide de sensors CCD 3 points
Sensibilité de EV1 à EV18 (100 ISO)
Autofocus prédictif multi-dimensionnel avec les sujets en mouvement
L’AF illuminator se déclenche automatiquement en cas de besoin
AF-lock
ObturateurObturateur à rideaux métal à défilement vertical contrôlé électroniquement de 30 secondes à 1/2000e
Retardateur électronique
PosemètreCellule TTL au SPC à 14 segments en nid d’abeilles
Sensibilité : EV1 à EV20 (100 ISO)
Automatisme programmé multi-modes, full auto, portrait, sport, panoramic, night, close-up.
AE-lock (avec l’AF)
FlashFlash automatique TTL intégré NG 12 (100 ISO)
Modes: Autoflash, yeux rouges, fill, cancel, wireless/remote (avec flashs dédiés)
Synchro au 1/90e par griffe flash MINOLTA à contacts multiples
MotorisationVue par vue ou continu par moteur incorporé
Chargement et rembobinage automatique
Poids, dimensions127x87x60,5mm    310 grs (boîtier seul, sans batteries)
DiversAlimentation par deux piles Lithium 3V CR2
Numéro de sérieBoîtier 35313944   Objectif :34320237
Aux USA, la série DYNAX est vendue sous l’étiquette MAXXUM.

LIENS :
http://www.rokkorfiles.com/
http://www.rokkor.blogspot.be/
http://www.minolta.suaudeau.eu/


 Littérature :
